磁翻板液位計

適用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和ABS、PP-R工程塑料三種材質，其中ABS、PP-R材質適用于酸、堿等腐蝕性介質。

特點

    1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。
    2、配上下限開關輸出，可實現遠距報警，限位控制。
    3、配變送器可實現液位遠距報指示，檢測與控制。

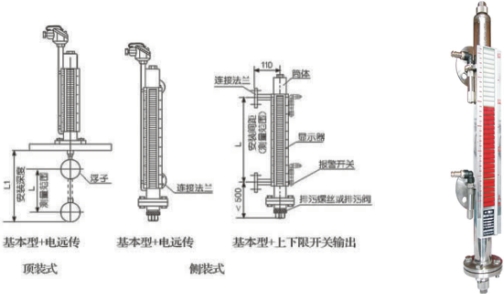

結構及工作原理

    1、基本型
    根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
    2、電遠傳
    在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
    3、上下限開關輸出
    在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

系統構成及接線

    1、上下限開關輸出
    由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
    2、電遠傳
    由測量單元和變送單元兩部分組成。
    3、本安防爆
    a 帶本安防爆，上、下限開關輸出型

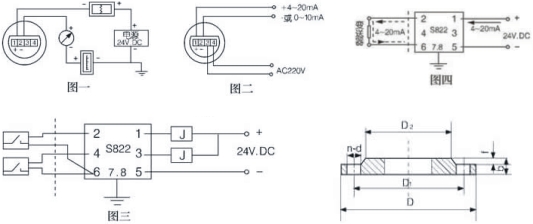

    防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。（圖三）
    b 帶本安防爆遠傳型
    適合使用于∏類電氣設備（工廠用）、C級氣體，高表面溫度組別T4（135℃）。（圖四）
    c 使用注意事項
    ①變送器外殼設有外接地，用戶使用時須可靠接地。
    ②安全柵的使用應遵守有關使用說明內容。
    ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF

用戶自備法蘭

安裝形式	主體材質	公稱直徑	公稱壓力	D	D1	D2	n	d	f	b
側裝	不銹鋼	20	4.0	105	75	56	4	14	2	16
側裝	ABS	20	10	105	75	56	4	14	2	16
頂裝	不銹鋼	200	2.5	360	310	274	12	26	3	32
頂裝	ABS	200	0.6	320	280	274	8	8	3	32

主要技術指標

安裝形式內容		側裝式	頂裝式
安裝間距（測量范圍）	不銹鋼	500～5000（mm）	500-2500（mm）
	ABS、PP-R	500～4000（mm）
工作壓力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介質密度		＞0。6g/c	＞0.76g/c
法蘭連接	不銹鋼	法蘭20-40（DN20 PN1.0-4.0） (GB9119-88)	法蘭200-25（DN200 PN1.6） (GB9119-88)
	ABS	法蘭20-10（DN20 PN1.0） (GB9119-88)	法蘭200-6（DN200 PN0.6） (GB9119-88)
主體材料		ICr18Ni9Ti、ABS、PP-R（工作壓力0.6MPa）
介質溫度		-40～100℃（ABS、PP-R：-40～80℃）
環境溫度		-40～+70℃
示值誤差		±100mm
介質粘度		≤1st(10-4/s)
上、下限開關輸出		1、控制靈敏度：10mm 2、輸出接點容量：AC220V 2A 3、接點壽命：5×104次 4、防爆特征：iaIICT4本質安全型
電遠傳、連續顯示		1、精度：±1.5% 2、輸出負載：750Ω 3、輸出信號：0～10mA輸出，220V AC電源 4～20mA輸出，24V DC二線制 4、防爆特征：iaIICT4本質安全型

型號說明

AK-FB系列翻柱式磁浮子液位計
	1 側裝式 2 頂裝式							安裝方式
		1 1Cr18Ni9Ti 2 ABS 3 PP-R						主體材質
			1 0.6MPa 2 1.6MPa 3 2.5MPa 4 4.0Mpa					公稱壓力
				1 基本型 2 帶上下限開關輸出 3 帶電遠傳（0～10mA輸出，220V，AC） 4 帶電遠傳（4～20mA輸出，24V，DC） 5 帶本安防爆型（4～20mA，24V，DC） 6 帶本安防爆型上下限開關輸出				類型
					L 安裝間距（測量范圍）
						L1 安裝深度（頂裝式（0～4000mm任選）
							介質密度ρ（g/c）

AK-FB-	2	2	1	1	L=2500mm	L1=3000mm	ρ=0.8g/c	舉例
